Σύστημα συλλογής βρόχινου νερού σε βιοκλιματική κατοικία
Σκοπός του σχεδιασμού της βιοκλιματικής θερινής κατοικίας "ROCKSPLIT" στην Κέα ήταν η εμπειρία του κυκλαδίτικου τοπίου μέσω της σχέσης της κατοικίας με το έντονα επικλινές έδαφος. Το σύστημα συλλογής βρόχινων υδάτων στα δώματα αποτελεί κομμάτι της περιβαλλοντικά φιλικής προσέγγισης του σχεδιασμού και έχει κατασκευαστεί με όσο το δυνατό φυσικά υλικά.
Το βρόχινο νερό συγκεντρώνεται στις τρεις ταράτσες και μέσα από υδρορρόες φιλτράρεται και οδηγείται σε υπόγεια δεξαμενή για οικιακή χρήση και για πότισμα. Στην είσοδο της υδρορρόης υπάρχει ένα φίλτρο (σήτα / πλέγμα), που κάνει μια αρχική διήθηση του νερού. Το νερό διηθείται επιπλέον, περνώντας μέσα από ένα φρεάτιο με φίλτρο από στρώσεις άμμου και χαλικιών, που έχει άνοιγμα για τον καθαρισμό. Έπειτα, το βρόχινο νερό οδηγείται σε υπόγεια δεξαμενή για οικιακή χρήση και για πότισμα. Όσον αφορά στη στεγανοποίηση από τα νερά και την υγρασία, η χρήση της τοπικής τεχνικής κατασκευής "κοτούντο ή γκντούντο", δημιουργεί ένα στεγανό κενό μεταξύ του περιβάλλοντος βράχου και του κτίσματος, λειτουργώντας ως φυσική μέθοδος υγρομόνωσης.
APXITEKTONIKH MEΛETH:
ΦΑΙΔΡΑ ΜΑΤΖΙΑΡΑΚΗ & VICTOR GONZALEZ MARTI, ΜΠΕΤΤΥ ΤΣΑΟΥΣΗ
-
Second Text:

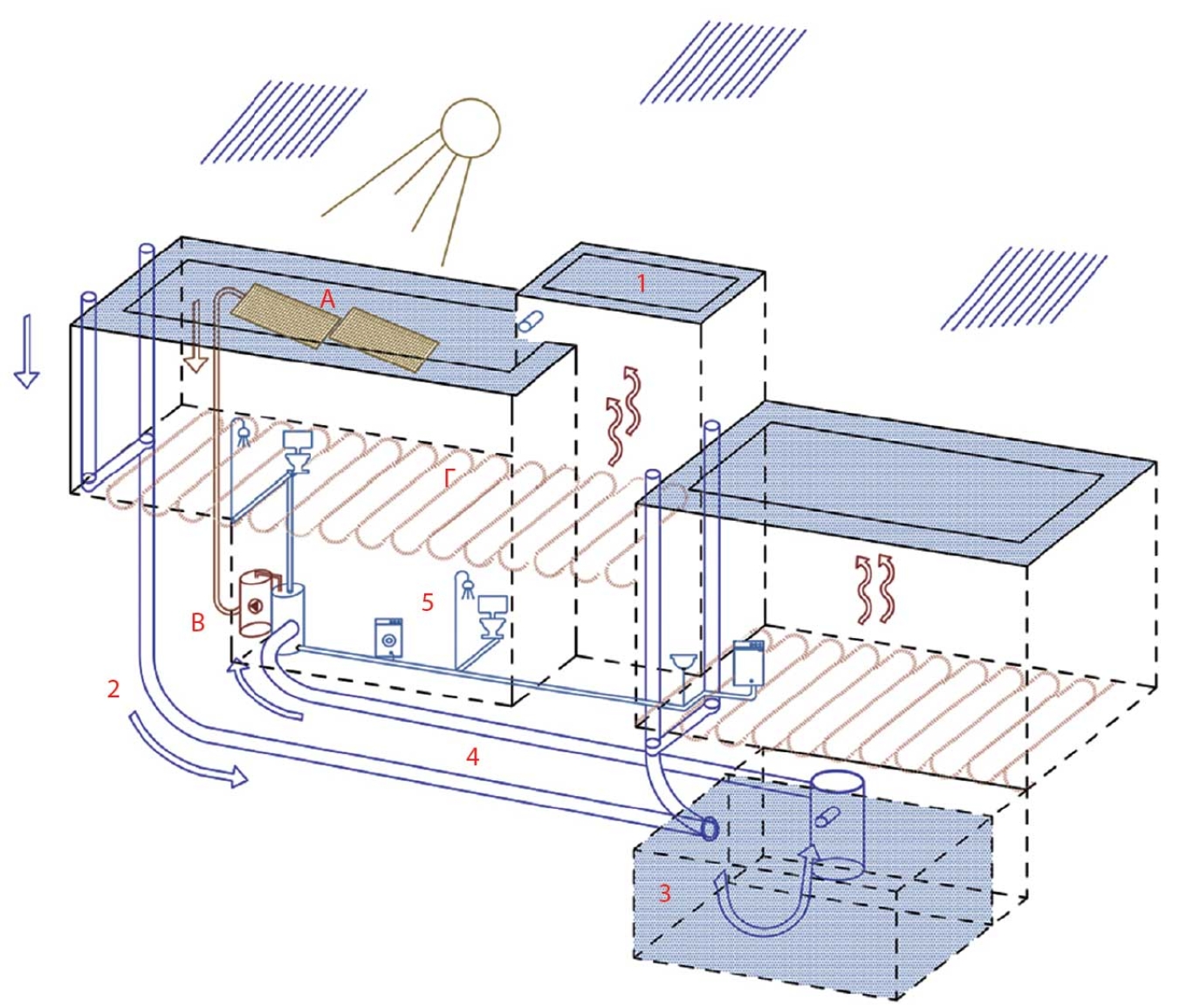

ΔΙΑΓΡΑΜΜΑ ΣΥΛΛΟΓΗΣ ΒΡΟΧΙΝΟΥ ΝΕΡΟΥ
1. Συλλογή βρόχινου νερού από τις τρεις ταράτσες.
2. Σύστημα διήθησης νερού.
3. Δεξαμενή βρόχινου νερού με αντλία και πιεστικά.
4. Τμηματική τροφοδότηση φιλτραρισμένου νερού στην κατοικία.
5. Χρήση νερού.
Α. Ηλιακοί συλλέκτες
Β. Ηλιοθερμικό σύστημα παραγωγής ζεστού νερού, δοχεία αδράνειας συνδεδεμένα με την ενδοδαπέδια.
Γ. Ενδοδαπέδια εγκατάσταση θέρμανσης και ψύξης.
