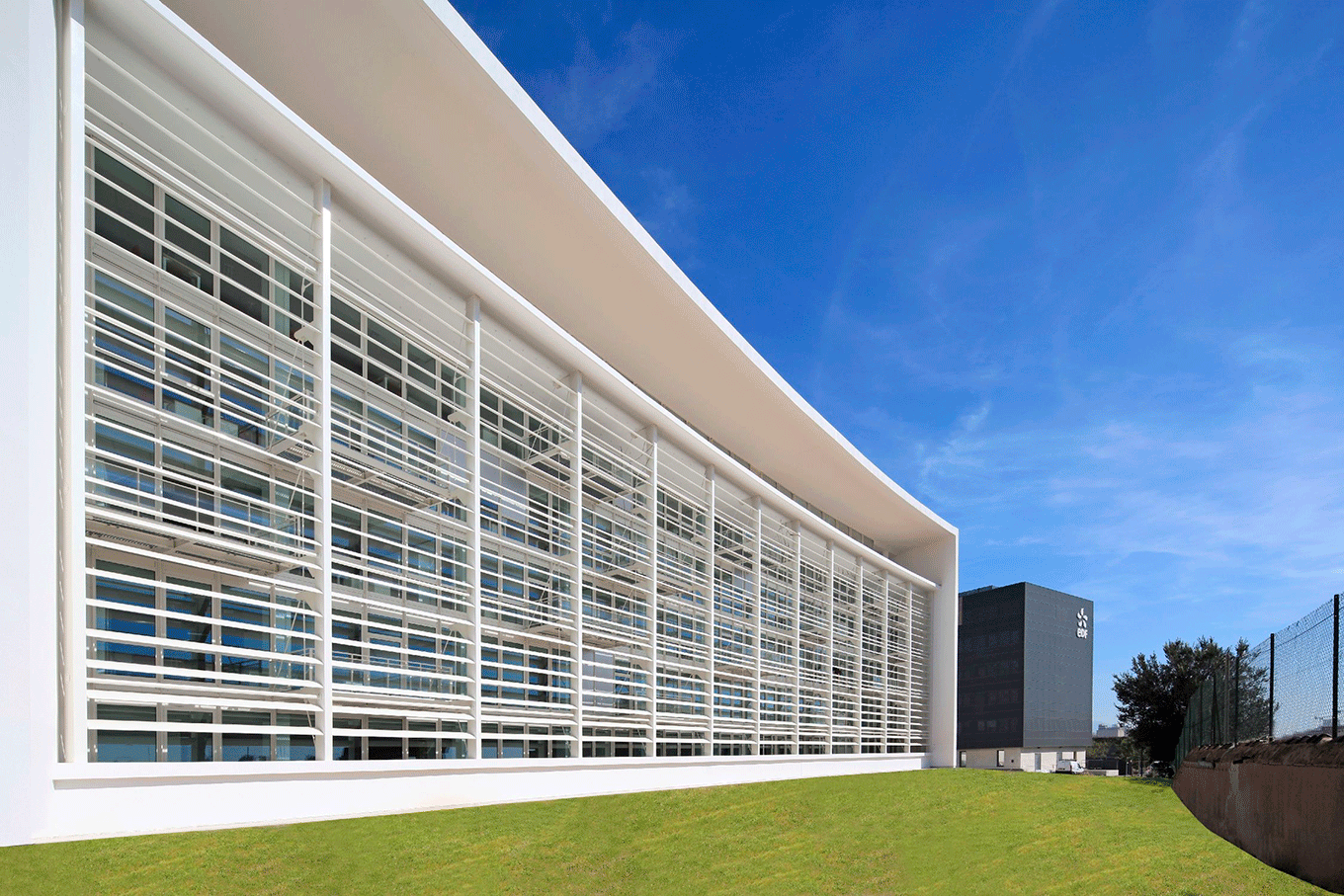

Όψη με οριζόντιες κινητές περσίδες ατρακτοειδούς μορφής

Τα συστήματα με οριζόντιες κινητές περσίδες καλύπτουν τμηματικά ή συνολικά μια όψη, προσφέροντας ηλιοπροστασία. Η αποτελεσματικότητα τους εξαρτάται από το σημείο τοποθέτησής τους, από το μέγεθός τους και από τις αποστάσεις μεταξύ των περσίδων. Καθώς καλύπτουν συνήθως μεγάλες επιφάνειες, η αγκύρωσή τους γίνεται στο φέροντα οργανισμό με ειδικά μεταλλικά εξαρτήματα.

Second Text:

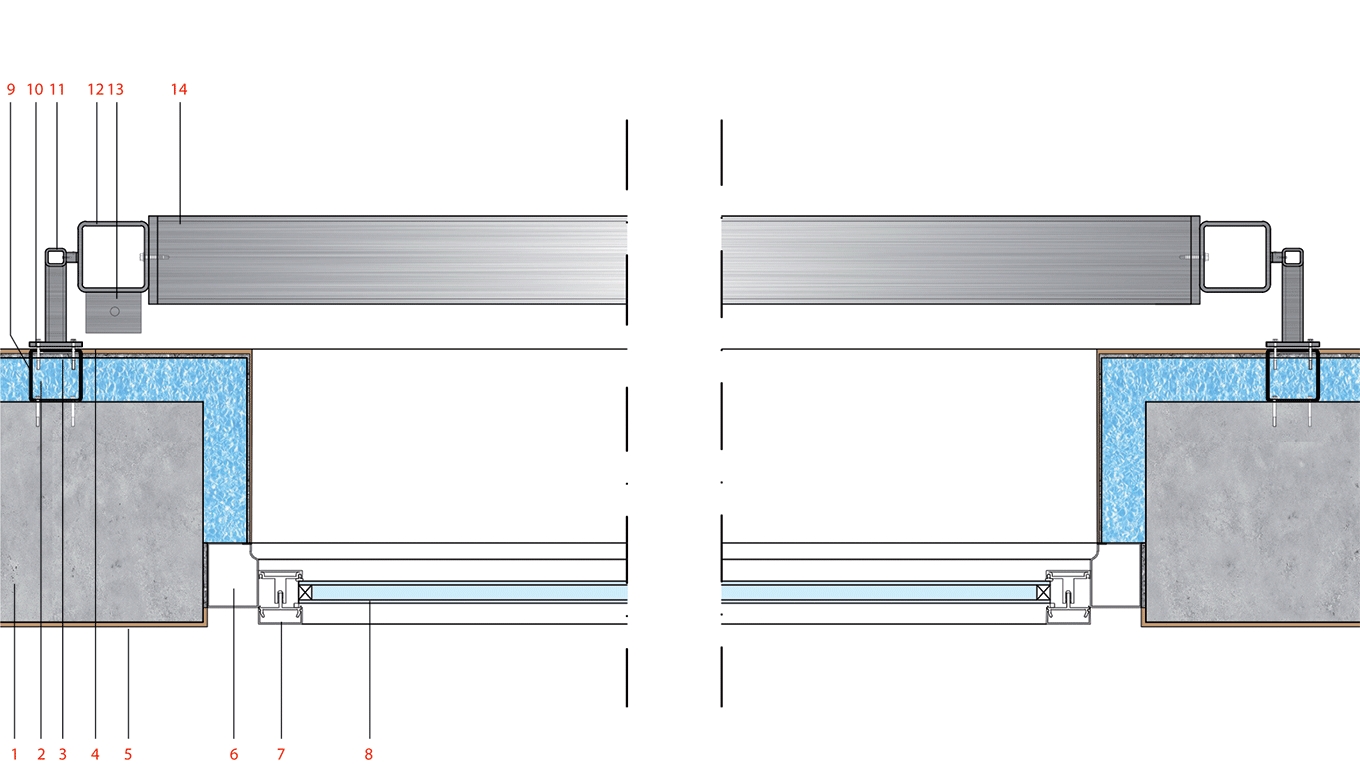

Οριζόντια τομή

1. Τοιχοποιία σκυροδέματος.
2. Θερμομόνωση.
3. Οργανικό επίχρισμα με
ενσωματωμένο υαλόπλεγμα.
4. 2η στρώση επιχρίσματος.
5. Επίχρισμα.
6. Κοιλοδοκός στήριξης.
7. Πλαίσιο κουφώματος.
8. Υαλοπίνακας.
9. Μεταλλικός σύνδεσμος
αγκύρωσης στο φέροντα
οργανισμό.
10. Μεταλλικές ανοξείδωτες βίδες.
11. Μεταλλικός σύνδεσμος
στερέωσης.
12. Μεταλλικό πλαίσιο στήριξης.
13. Μηχανισμός αυτοματοποιημένης
κίνησης περσίδων.
14. Οριζόντιες κινητές περσίδες.
