Πτυχωτή στέγη μεταλλικού κτιρίου

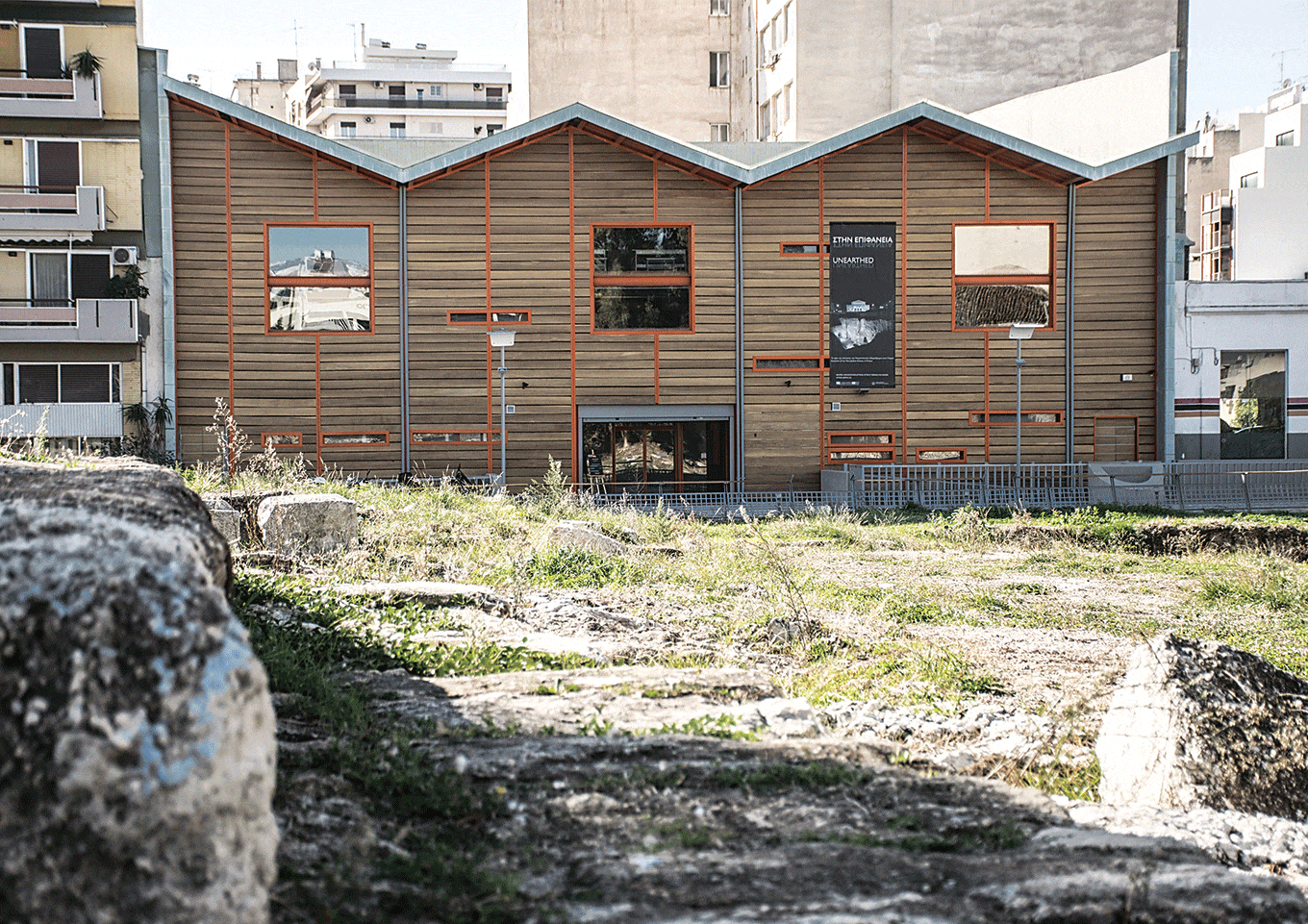

Το κτίριο κατασκευάστηκε για να στεγάσει το Μουσείο Αρχαίας Οχυρωματικής Τέχνης. Χωροθετείται στην περιοχή εισόδου του αρχαιολογικού χώρου των Αστικών Πυλών του Αρχαίου Πειραιά και έχει τη μορφή ενός σκληρού κελύφους σχήματος "Π". Καλύπτεται με πτυχωτή στέγη και κλείνει στην όψη με ξύλινη κατασκευή, η οποία σχεδιάζεται ως συνέχεια του ξύλινου καταστρώματος του αρχαιολογικού χώρου σε ανάκλιση, παραπέμποντας επιπλέον στις ξυλαποθήκες, που αποτελούν την ιστορική μνήμη της περιοχής. O φέρων οργανισμός του κτιρίου και της πρόσοψης είναι μεταλλικός, όπως και αυτός της πτυχωτής στέγης από χαλκό, ενώ όλη η κατασκευή διαθέτει θερμομόνωση ξυλόμαλλου με πετροβάμβακα.
ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΜΕΛΕΤΗ: ΒΑΣΙΛΗΣ ΓΚΑΝΙΑΤΣΑΣ, ΣΠΥΡΟΣ ΜΟΥΝΤΡΙΧΑΣ, ΓΙΑΝΝΗΣ ΤΣΙΛΗΣ, ΝΙΚΗ ΓΕΩΡΓΙΟΥ, ΚΑΤΕΡΙΝΑ ΚΟΥΡΟΥΜΑΛΗ
ΦΩΤΟΓΡΑΦΙΕΣ: ΓΙΑΝΝΗΣ ΑΣΒΕΣΤΑΣ, ΒΑΣΙΛΗΣ ΓΚΑΝΙΑΤΣΑΣ
-
Second Text:

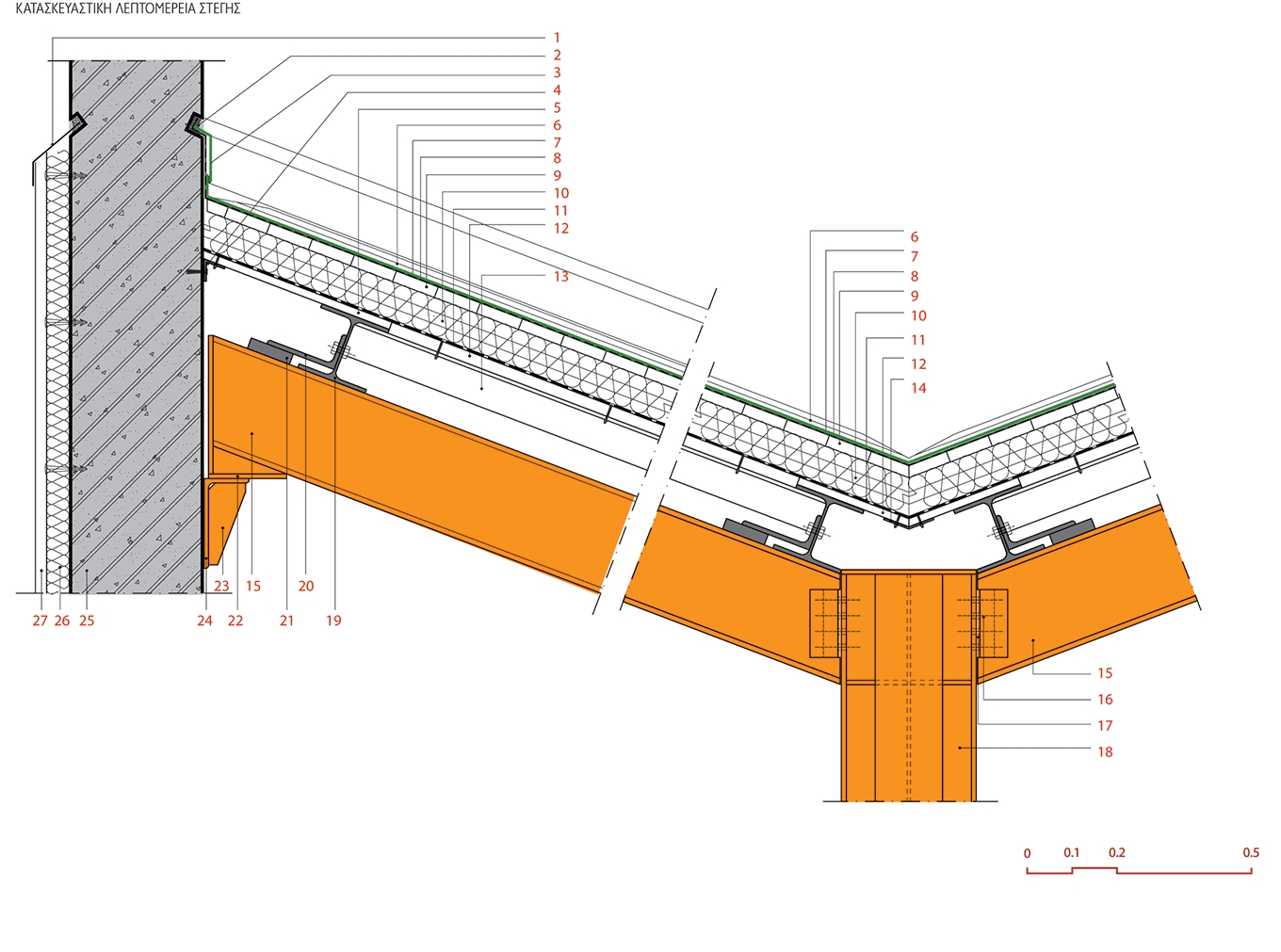

Κατασκευαστική λεπτομέρεια στέγης
1. Στραντζαριστή λαμαρίνα.
2. Σφράγγιση αρμού με μαστίχη.
3. Επικάλυψη υγρομόνωσης
με φύλλο χαλκού.
4. Μεταλλική γωνία 50 x 50 (cm).
5. Κόντρα πλακέ τύπου Shelmaply, 16 mm.
6. Προβολή νεύρωσης χαλκού.
7. Χαλκός Tecu Patina 0,7 mm.
8. Στεγανοποιητική μεμβράνη.
9. Τάβλα (ελάτη) Σουηδίας, 25 mm.
10. Μονωτικές πλάκες από πετροβάμβακα
και συμπιεσμένο ξυλόμαλλο 8 cm.
11. Στεγανοποιητική μεμβράνη 2 mm.
12. Κόντρα πλακέ τύπου Shelmaply 28 mm.
13. Προβολή τεγίδας T80.
14. Στραντζαριστή λαμαρίνα 60 x 60 x 5 (mm).
15. Φορέας δικτυώματος HEA 240.
16. Βίδα Μ12.
17. Μεταλλική γωνία στήριξης L 65.
18. IPE 300.
19. HEA 160.
20. L 160 x 80 (mm).
21. Λάμα 100 x 100 x 25 (mm).
22. Μεταλλική λάμα
175 x 300 x 10 (mm).
23. Λάμα ενίσχυσης, πάχους 10 mm.
24. L 200 x 100 x 10 (mm).
25. Τοιχίο οπλισμένου σκυροδέματος.
26. Μονωτικές πλάκες 5 cm.
27. Επίχρισμα 2,5 cm.
