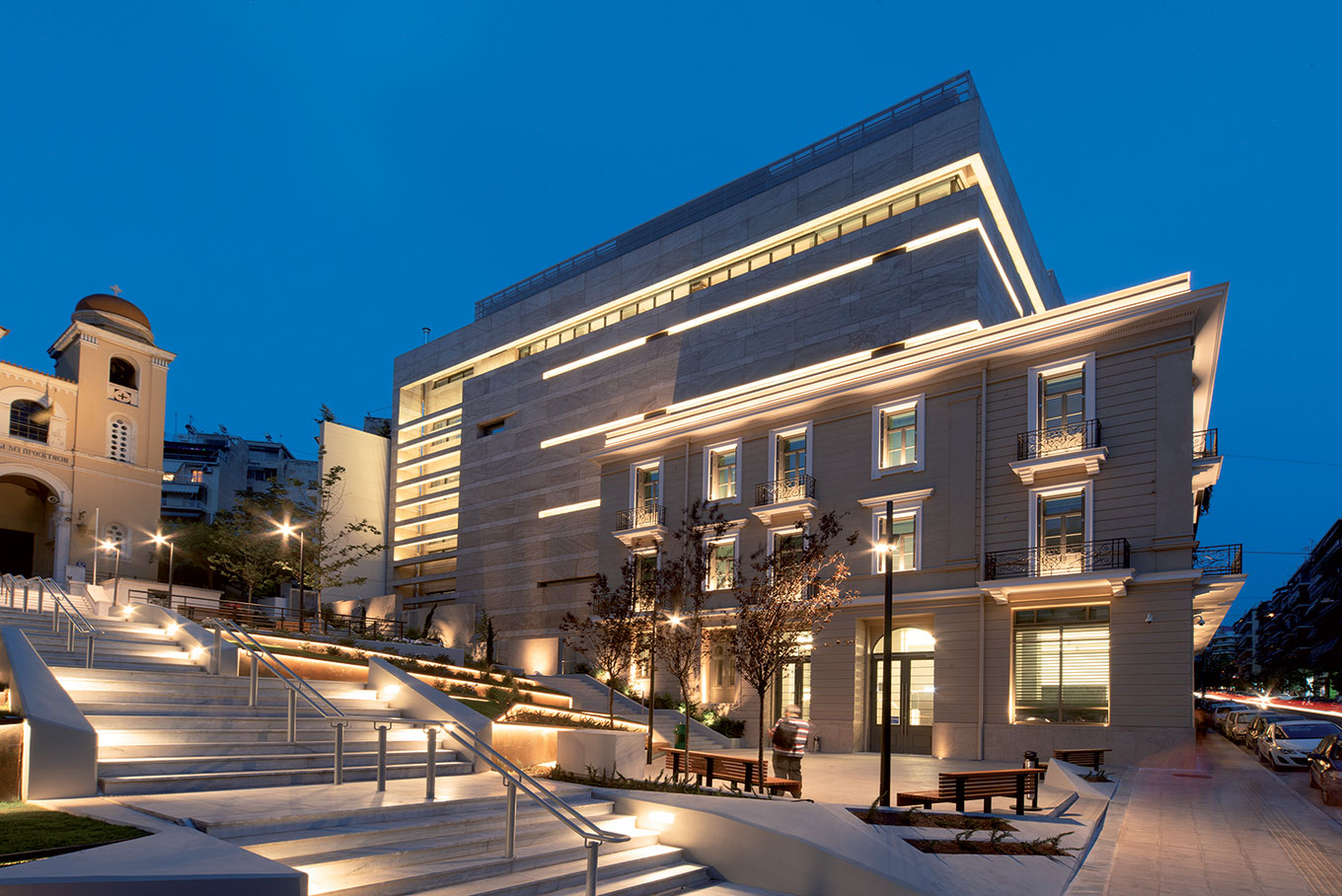

Ορθομαρμάρωση όψης στο Νέο Μουσείο Σύγχρονης Τέχνης του Ιδρύματος Β. & Ε. Γουλανδρή

Η επένδυση του κελύφους της νέας πτέρυγας του μουσείου πραγματοποιείται με αναρτημένες πλάκες ωχρού πωρόλιθου Έδεσσας, με οριζόντιο κάνναβο, τοποθετημένες εναλλάξ σε δύο ζώνες, διαφορετικού ύψους και επεξεργασίας της επιφάνειας. Οι φαρδιές ζώνες διαμορφώνονται από πλάκες διαστάσεων 106 x 225 (cm). Οι πλάκες έχουν πάχος 3 cm και ενισχύονται από την πίσω πλευρά με υαλόπλεγμα και ρητίνη, ενώ είναι εμποτισμένες με υλικό αδιαβροχοποίησης.
Λόγω του μεγάλου μεγέθους των πλακών, επιλέχθηκε σύστημα ανάρτησης με οδηγούς αλουμινίου, οι οποίοι υποστηρίζουν και συγκρατούν περιμετρικά τις πλάκες. Το σύστημα αποτελείται από τους κύριους ορθοστάτες, οι οποίοι στερεώνονται με κατάλληλα στηρίγματα στο φέροντα οργανισμό του κτιρίου και στα μεταλλικά δικτυώματα του κελύφους, που σχεδιάστηκαν ειδικά για την παραλαβή των φορτίων της ορθομαρμάρωσης. Κατόπιν τοποθετείται ο δευτερεύων σκελετός από οριζόντιες τραβέρσες αλουμινίου, επάνω στις οποίες τοποθετούνται οι πλάκες. Τέλος, επάνω στις τραβέρσες προσαρμόζονται κατακόρυφα προφίλ για την πλευρική στήριξη των πλακών.
Η τελική επιφάνεια των πλακών έχει διαφορετική επεξεργασία, ανάλογα με τη θέση τους στην όψη. Οι φαρδιές πλάκες είναι στοκαρισμένες και γυαλισμένες με ματ τελείωμα, ενώ οι στενές πλάκες, ύψους 40 cm, αφήνονται αστοκάριστες και αγυάλιστες. Ως αρχιτεκτονικές χαράξεις, οι στενές πλάκες συνδυάζονται με συνεχείς γραμμικές εσοχές με φεγγίτες, οι οποίοι εισάγουν το φυσικό φως στους εκθεσιακούς χώρους.
Αρχιτεκτονική μελέτη: Vikelas Architects

Second Text:

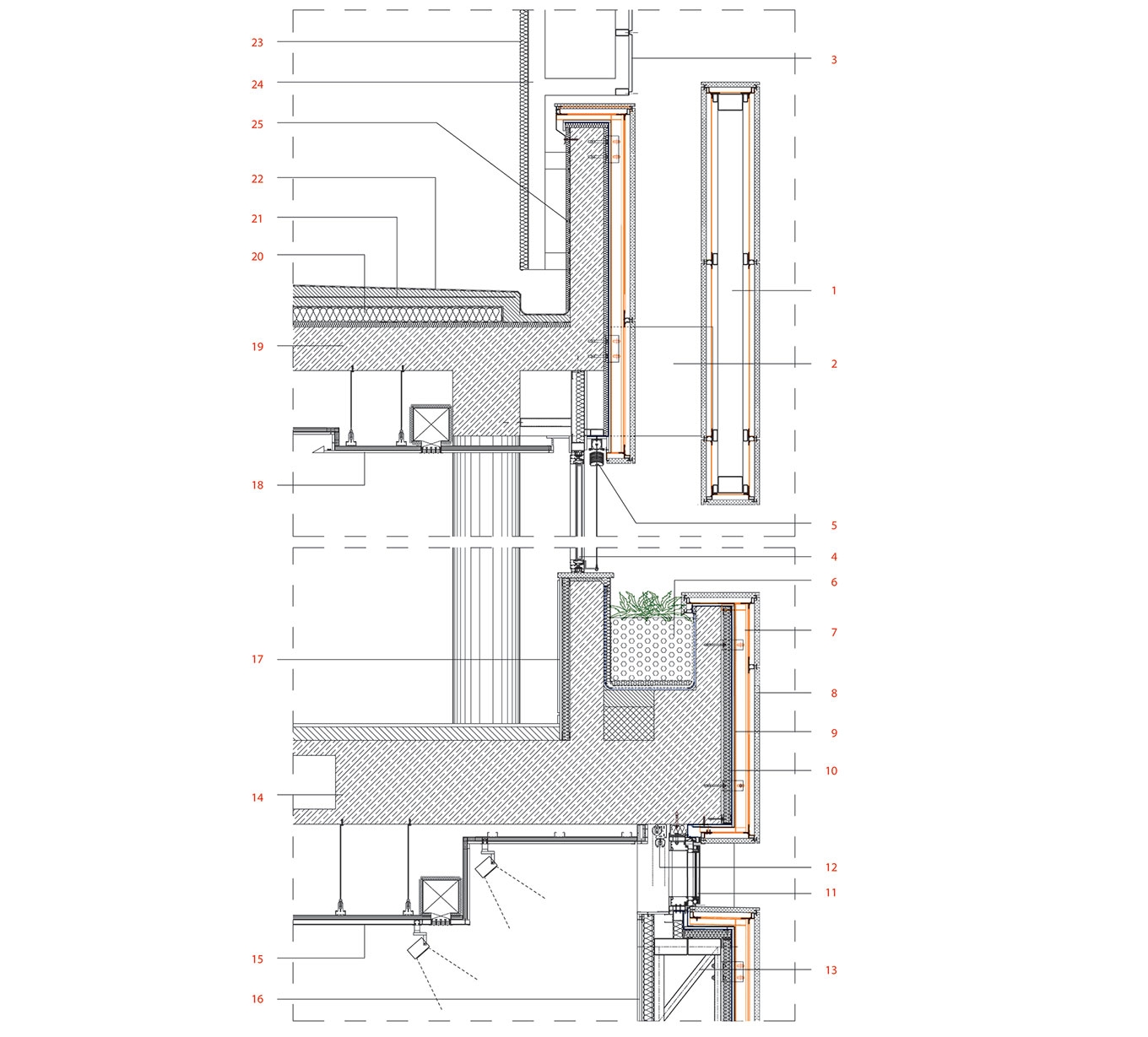

Κατασκευαστική λεπτομέρεια του κτιριακού κελύφους

1. Διακοσμητική δοκός στέψης. Φορέας από μεταλλικό σκελετό με διατομές RHS 150/100/4 και επένδυση με ορθομαρμάρωση.
2. Προβολή δοκού από οπλισμένο σκυρόδεμα.
3. Πέτασμα απόκρυψης Η/Μ εγκαταστάσεων δώματος
από διάτρητη λαμαρίνα.
4. Κούφωμα αλουμινίου.
5. Κινητές περσίδες αλουμινίου.
6. Φυτοδοχείο.
7. Σύστημα ανάρτησης ορθομαρμάρωσης από αλουμίνιο, με περιμετρική στήριξη των πλακών.
8. Πλάκες ορθομαρμάρωσης από ωχρό πωρόλιθο. Έδεσσας, πάχους 3 cm.
9. Στεγανοποιητική προστασία με μεμβράνη πολυουρεθανικής βάσης.
10. Εξωτερική θερμομόνωση σε σκελετό γυψοσανίδας και εξωτερική επένδυση με τσιμεντοσανίδα.
11. Γραμμικός φεγγίτης με σύστημα αλουμινίου δομικής υάλωσης.
12. Ρολό σκίασης και συσκότισης σε διπλό οδηγό.
13. Μεταλλικός σκελετός ενίσχυσης κελύφους.
14. Πλάκα 5ου ορόφου από οπλισμένο σκυρόδεμα.
15. Ηχοαπορροφητική ψευδοροφή.
16. Επένδυση ξηράς δόμησης με ινογυψοσανίδα.
17. Επένδυση ξηράς δόμησης με κοινή γυψοσανίδα.
18. Ψευδοροφή γυψοσανίδας με διαμόρφωση εσοχής κρυφού φωτισμού.
19. Πλάκα δώματος από οπλισμένο σκυρόδεμα.
20. Θερμομονωτική στρώση από πλάκες εξηλασμένης πολυστερίνης.
21. Οπλισμένο γαρμπιλόδεμα ρύσεων.
22. Στεγανοποιητική προστασία με ψεκαστή πολυουρία και τελική βαφή πολυουρεθανικής βάσης ανθεκτικής στην UV ακτινοβολία.
23. Ηχοπέτασμα δώματος.
24. Μεταλλικός σκελετός ανάρτησης ηχοπετάσματος και πετάσματος απόκρυψης.
25. Επένδυση στηθαίου με σύστημα εξωτερικής θερμομόνωσης.
