Απόληξη μεταλλικής στέγης και σύνδεση με υδρορρόη
Το έργο βρίσκεται στο ακρωτήρι του Αγίου Φωκά στη νοτιοδυτική πλευρά της Λέσβου σε ένα επικλινές παραθαλάσσιο οικόπεδο 35 στρεμμάτων με 300 ελαιόδεντρα. Πρόκειται για δύο ισόγειες κατοικίες με επίμηκες ορθογώνιο σχήμα, οι οποίες έχουν σχεδιαστεί με βιοκλιματικές αρχές διαμπερότητας, αερισμού και σκίασης. Χαρακτηριστική είναι η πολυεπίπεδη επικλινής στέγη, που κατασκευάστηκε από φέρουσα λαμαρίνα, επάνω στην οποία εφαρμόστηκε στρώμα γαρμπιλοδέματος, ασφαλτόπανο, αφρώδης εξηλασμένη πολυστερίνη και ολοκληρώθηκε με σκυρόδεμα πλήρωσης, χρωματισμένο με φυσικές γαίες.
ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΜΕΛΕΤΗ:
Έλενα Ζερβουδάκη, Z-level architecture
-
Second Text:

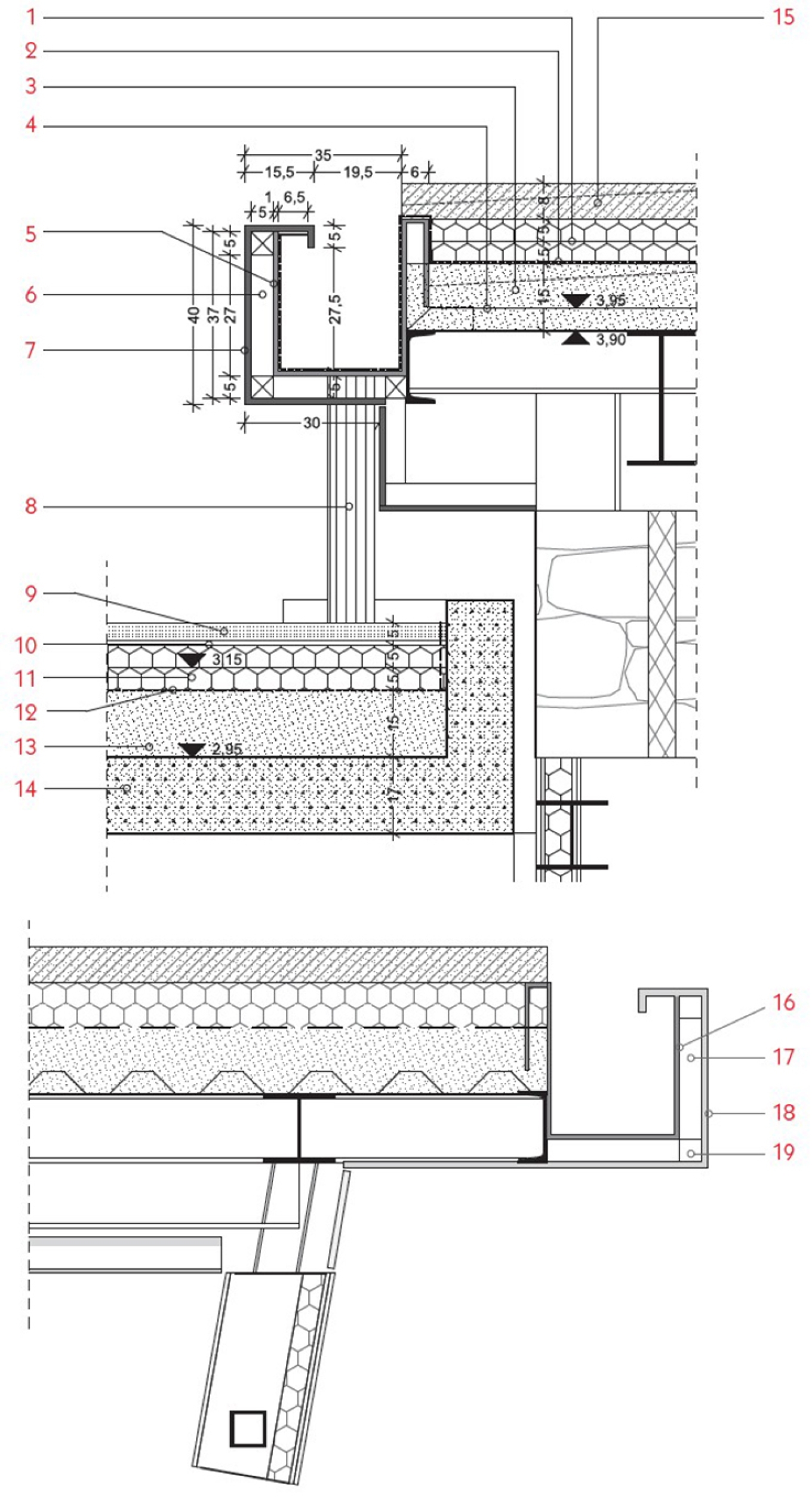

ΤΟΜΗ
1. Πλάκες αφρώδους εξηλασμένης πολυστερίνης 5 + 5 cm.
2. Ασφαλτόπανο.
3. Γαρμπιλόδεμα 15 cm με διαμόρφωση ρύσεων 1% (15 - 10 cm).
4. Φέρουσα λαμαρίνα 5 cm.
5. Στραντζαριστή λαμαρίνα - τερματικό προφιλ.
6. Ορθοστάτης SHS 50 × 50 /~1 m.
7. Ξύλινο πέτασμα.
8. Υδρορρόη.
9. Χαλίκι.
10. Γεωύφασμα.
11. Πλάκες αφρώδους εξηλασμένης πολυστερίνης 5 + 5 cm.
12. Ασφαλτόπανο.
13. Τσιμεντοκονίαμα με κλίση 1% για διαμόρφωση ρύσεων (15 - 5 cm).
14. Πλάκα από οπλισμένο σκυρόδεμα.
15. Χρωματιστό - χτενιστό γαρμπιλόδεμα 8 cm.
16. Στραντζαριστή λαμαρίνα - τερματικό προφίλ.
17. Ορθοστάτης SHS 50 × 50 /~1 m.
18. Ξύλινο πέτασμα.
19. Τετράγωνη κοιλοδοκός SHS 50 × 50 (mm).
