Αεριζόμενη όψη με κεραμικές πλάκες ή εμφανή τούβλα
Οι πλάκες επένδυσης τοποθετούνται με ανάρτηση σε μεταλλικό σκελετό, διαμορφώνοντας διάκενο αερισμού, προκειμένου να εκτονώνονται οι διαχεόμενοι υδρατμοί, οι προερχόμενοι από τον εσωτερικό χώρο και να αποφεύγεται το φαινόμενο σχηματισμού υγρασίας λόγω συμπύκνωσης επάνω σ' αυτές. Σ' αυτό το διάκενο τοποθετείται η θερμική μόνωση σε επαφή με το εσωτερικό κέλυφος, αφήνοντας τελικά ελεύθερο χώρο τουλάχιστον 30 mm. Μεταξύ των πλακών επένδυσης διαμορφώνονται αρμοί που είτε μένουν ελεύθεροι (εφόσον οι πλάκες αλληλοεπικαλύπτονται με τη διαμόρφωση κατάλληλης πατούρας) είτε σφραγίζονται με ειδικό αρμοκονίαμα, ανθεκτικό στην ηλιακή ακτινοβολία, με σκοπό την προστασία τους από το νερό της βροχής, περιορίζοντας όμως τη δυνατότητα αερισμού.
Αυτή η προστασία μπορεί να επιτευχθεί και από την κατάλληλη διαμόρφωση της πατούρας στην άκρη των πλακών.
-
Second Text:

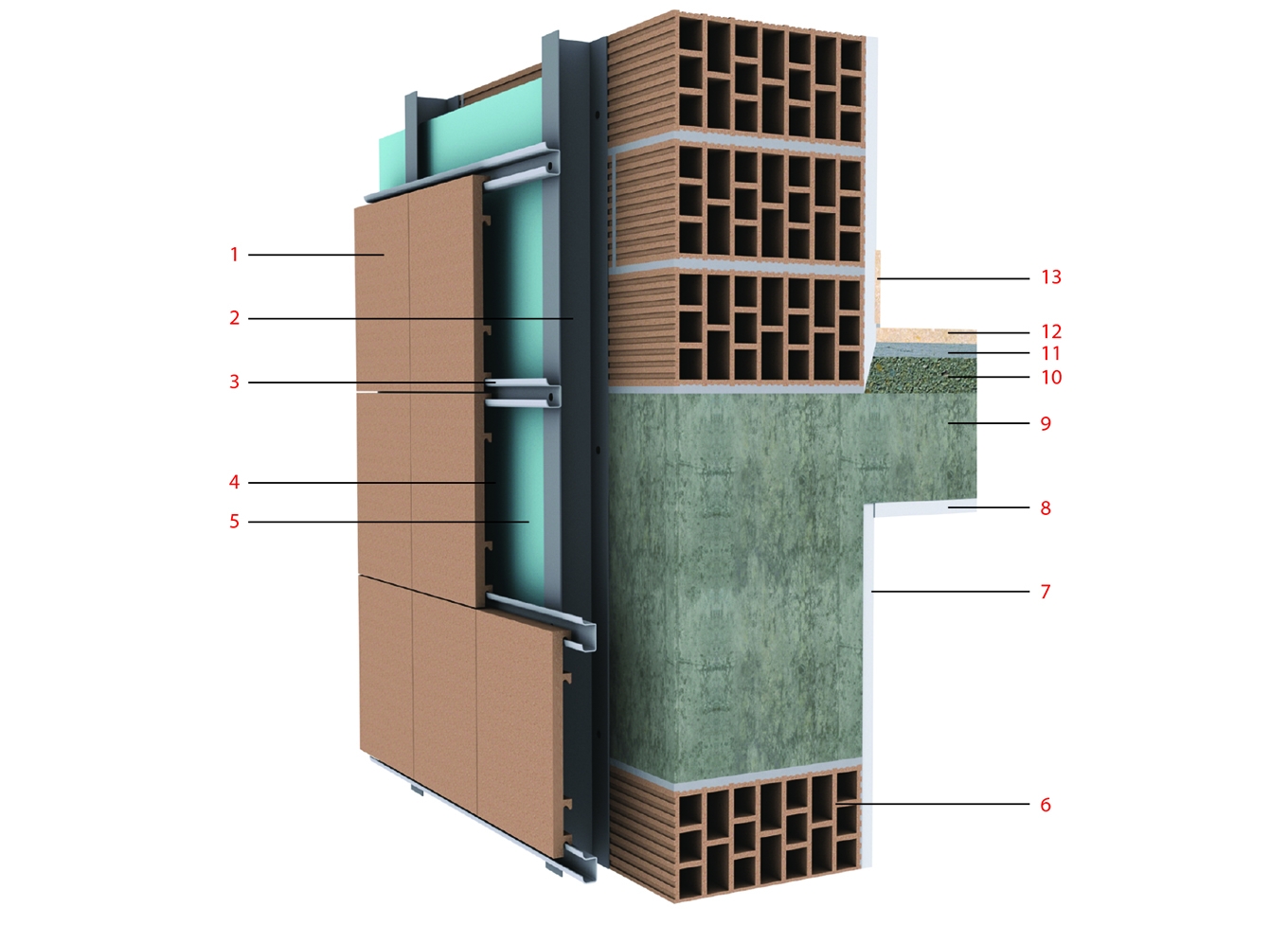

Αεριζόμενη όψη με κεραμικές πλάκες.
1. Κεραμικές πλάκες.
2. Κατακόρυφες δοκοί, που στηρίζονται στην όψη (ορθοστάτες).
3. Οριζόντιες μεταλλικές δοκοί στήριξης των πλακών.
4. Διάκενο αερισμού (π.χ. πλάτους 4 - 6 cm).
5. Θερμομονωτική στρώση ανάμεσα στους ορθοστάτες του καννάβου στήριξης των πλακών.
6. Οπτοπλινθοδομή.
7. Εσωτερικό επίχρισμα (π.χ. ασβεστοτσιμεντοκονίαμα 2,0 cm).
8. Οροφοκονίαμα.
9. Πλάκα οπλισμένου σκυροδέματος.
10. Εξισωτική στρώση (π.χ. γαρμπιλόδεμα ή περλιτόδεμα ή τσιμεντοκονίαμα, πάχους 5,0 - 9,0 cm).
11. Τσιμεντοκονίαμα συγκόλλησης (π.χ. πάχους 2,0 cm).
12. Τελική επίστρωση (π.χ. πλακίδιο 1,0 cm ή μάρμαρο 2,0 - 3,0 cm). Εάν η τελική επίστρωση είναι πλακίδιο, αντί του τσιμεντοκονιάματος συγκόλλησης μπορεί να χρησιμοποιηθεί κόλλα ακρυλικής βάσης, πάχους 0,3 cm.
13. Περιμετρικό αρμοκάλυπτρο.
