Ηχομόνωση μεσοτοιχίας. Λεπτομέρειες πλευρικού χωρίσματος και πλωτού δαπέδου
Για ενίσχυση της ηχομόνωσης μεταξύ πλευρικών χωρισμάτων μονού ή διπλού σκελετού, ανάμεσα στις γυψοσανίδες τοποθετείται ηχομονωτικό υλικό, όπως πετροβάμβακας ή υαλοβάμβακας, ενώ οι στρωτήρες και οι ορθοστάτες που είναι τοποθετημένοι περιμετρικά της τοιχοποιίας σφραγίζονται με αφρώδη αυτοκόλλητη ηχομονωτική ταινία. Το ηχομονωτικό υλικό, εφάπτεται επάνω στις πλάκες των πετασμάτων και στηρίζεται επάνω στο σκελετό. Εάν απαιτείται ισχυρότερη στερέωση (π.χ. του παπλώματος υαλοβάμβακα), επιδιώκεται στήριξη και στην εσωτερική όψη του πετάσματος με ειδικό πλέγμα ή πλατυκέφαλα καρφιά. Στις συνδέσεις (τύπου Τ) μεταξύ πλευρικών χωρισμάτων συνιστάται η δημιουργία κατασκευαστικής ασυνέχειας του κόμβου με διακοπτόμενη διάστρωση και σύνθεση ορθοστατών, καθώς βελτιώνει το ηχομονωτικό αποτέλεσμα.
-
Second Text:

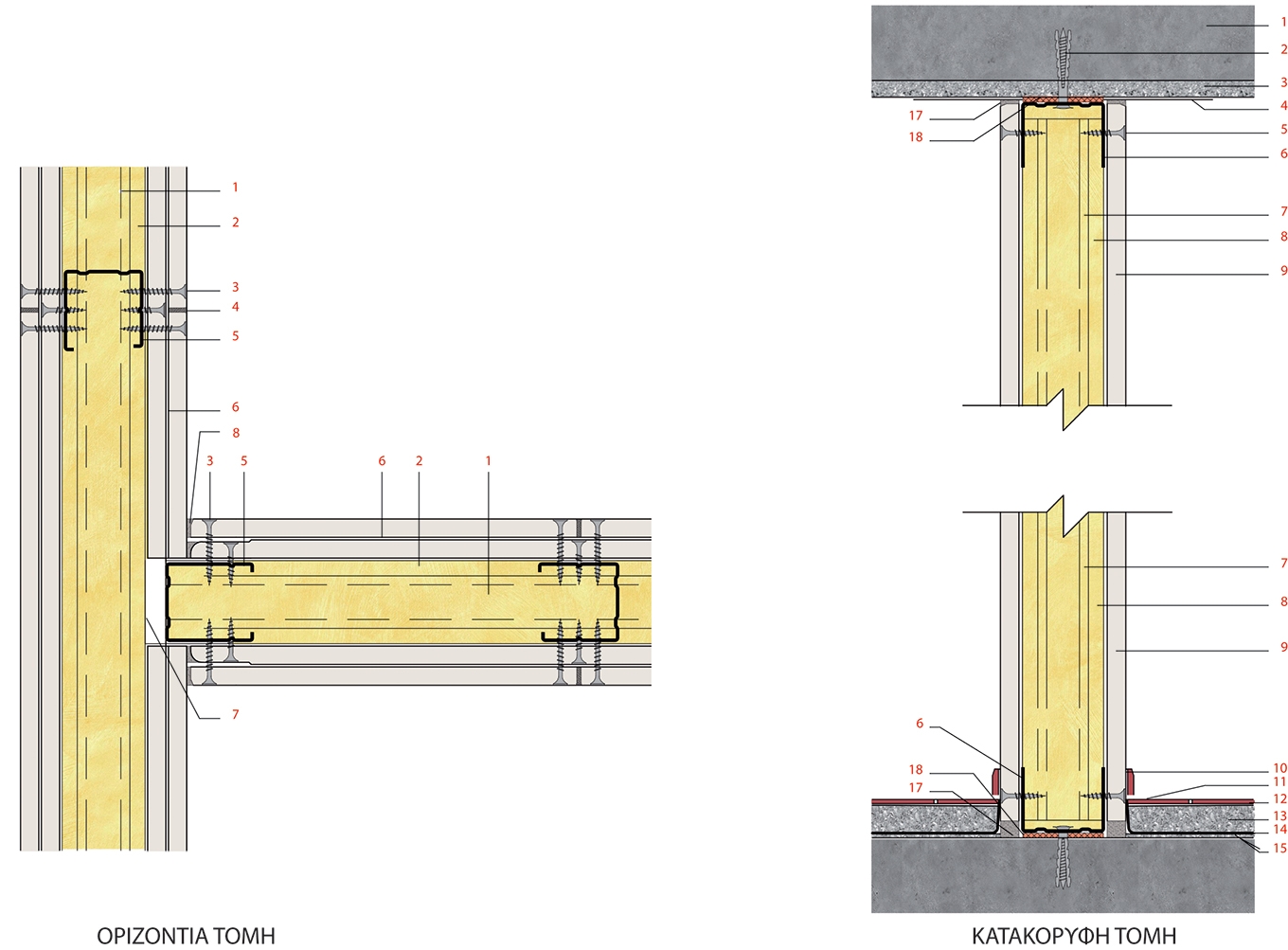

Οριζόντια τομή
1. Στρωτήρας.
2. Ηχομόνωση (πετροβάμβακας ή υαλοβάμβακας).
3. Μεταλλικές βίδες στερέωσης.
4. Σφράγιση αρμού με ελαστική μαστίχη.
5. Ορθοστάτης.
6. Διπλή γυψοσανίδα.
7. Ασυνεχής κόμβος Τ για αύξηση της πλευρικής ηχομόνωσης.
8. Ελαστική μαστίχη.Κατακόρυφη τομή
1. Οροφή (πλάκα σκυροδέματος).
2. Βύσμα.
3. Επίχρισμα.
4. Διαχωριστική ταινία.
5. Μεταλλική βίδα στερέωσης.
6. Στρωτήρας.
7. Ορθοστάτης.
8. Ηχομόνωση (πετροβάμβακας ή υαλοβάμβακας).
9. Γυψοσανίδα.
10. Περιμετρικό αρμοκάλυπτρο (που δεν ακουμπά στο πλακίδιο).
11. Πλακίδια.
12. Κόλλα πλακιδίων.
13. Εξισωτική στρώση (π.χ. τσιμεντοκονίαμα, γαρμπιλόδεμα).
14. Ελαστικός φορέας (στην άκρη γυρνάει μέχρι την επιφάνεια του δαπέδου).
15. Εξομαλυντική στρώση τσιμεντοκονιάματος (αν απαιτείται).
16. Δάπεδο (πλάκα σκυροδέματος).
17. Υλικό αρμολόγησης.
18. Αφρώδης ηχομονωτική ταινία.
