Μηχανικός αερισμός - εξαερισμός χώρων

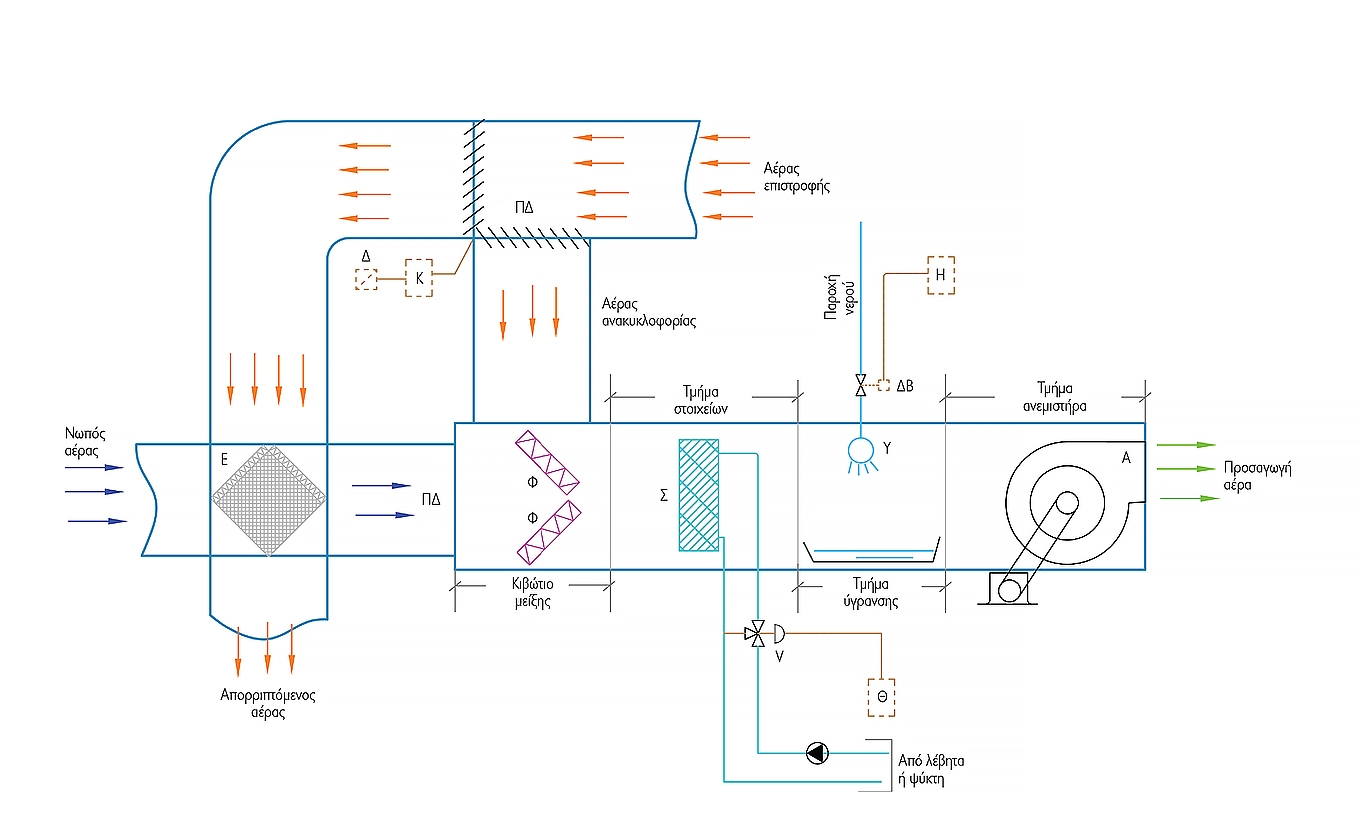

Σχηματική απεικόνιση διατάξεων και στοιχείων κεντρικής κλιματιστικής μονάδας. Η κεντρική κλιματιστική μονάδα (Κ.Κ.Μ.), ανάλογα τη χρήση και τις απαιτήσεις κλιματισμού, μπορεί να διαθέτει απλές διατάξεις και στοιχεία, όπως φίλτρα αέρα, στοιχεία θέρμανσης ή/και ψύξης, ύγρανσης ή αφύγρανσης του αέρα, καθώς και πιο σύνθετες διατάξεις, όπως η ανάκτηση θερμότητας μέσω εναλλάκτη, η ανακυκλοφορία αέρα ή και η μείξη νωπού αέρα με τον αέρα επιστροφής από τον κλιματιζόμενο χώρο.
-
Second Text:
ΠΔ = πολύφυλλα ρυθμιστικά διαφράγματα
Κ = σερβοκινητήρας των διαφραγμάτων
Δ = διακόπτης (ποτενσιομετρο) σερβοκινητήρα διαφραγμάτων για ρύθμιση ποσοστού νωπού αέρα και αέρα ανακυκλοφορίας
Ε = εναλλάκτης θερμότητας
Φ = φίλτρα αέρα
Σ = στοιχείο (κοινό για θέρμανση και ψύξη)
V = τρίοδος βάνα αναλογικής ρύθμισης με το σερβοκινητήρα
Θ = θερμοστάτης ρύθμισης (διπλής ενέργειας) χειμώνα – θέρους
Υ = υγραντήρας
ΔΒ = δίοδος ηλεκτρομαγνητική βάνα ύγρανσης (on-off)
Η = υγροστάτης χώρου
Α = ανεμιστήρας
